  • 씰링(Sealing) 부품은 유체(액체, 기체)의 누설을 방지하고, 외부 오염물질의 침투를 막으며, 특정 환경(압력, 온도)을 유지하는 데 필수적인 핵심 요소입니다.
  • 자동차의 엔진과 변속기, 산업용 펌프와 밸브, 전자제품의 방수 설계에 이르기까지, 씰링 부품의 성능은 제품의 기능성, 안전성, 내구성, 그리고 궁극적으로 신뢰성을 좌우합니다.
  • 저희는 최첨단 해석 기술과 깊이 있는 소재 지식을 바탕으로, 고객사의 까다로운 요구사항에 부합하는 최적의 씰링 부품을 설계하고 그 성능을 정밀하게 분석합니다.
씰링부품 적용
  • 오링 : IC, EV승용차, 산업용 기계, 농업용 기계 등 각종 산업 분야에서 유체 씰링을 위한 부품에 적용
  • 회전씰 : 엔진, 베어링 등 회전부품에서 내부 유체 누설 방지 및 외부 이물질 차단을 위해 적용
  • 왕복씰 : 압축기 등 피스톤 왕복 거동하는 부품에서 유체 누설 방지를 위해 적용
  • 가스켓 : 배터리 하우징 등 넓은 면적 및 다양한 곡면 형태가 있는 부위의 기밀성능이 필요한 부품에서 유체 씰링을 위해 적용
해석항목
  • 비선형 재료 물성 (Hyperelastic Material) 고무와 같은 엘라스토머 재료는 큰 변형과 비선형적인 응력-변형률 관계를 가지므로 Mooney-Rivlin, Ogden, Arruda-Boyce 등 다양한 초탄성 모델을 사용하여 고무의 거동을 정확히 정의하고 해석에 반영합니다.
  • 점탄성 재료 물성 (Viscoelastic Material) 시간에 따른 고무의 압축 영구 변형(Compression Set), 응력 이완(Stress Relaxation), 크리프(Creep) 등 장기적인 밀봉 성능을 예측하기 위해서 시간에 따른 고무 특성 시험 데이터를 해석에 반영합니다.

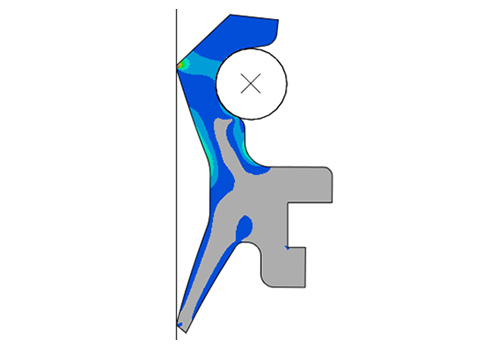

  • 접촉 해석 (Contact Analysis) 씰 부품과 상대 부품(하우징, 샤프트 등) 간의 정확한 접촉 상태를 모델링하고, 접촉 압력 분포를 정밀하게 분석합니다. 밀봉 성능은 접촉 압력 분포에 크게 좌우되므로, 이 분석을 통해 누설 가능성이 있는 저압 영역을 식별하고 과도한 압축으로 인한 씰 손상 가능성을 예측합니다.
  • 대변형 (Large Deformation) 해석 O-링의 압축이나 오일 씰 립의 변형과 같이 씰 부품은 작동 중 큰 변형이 발생하므로 이러한 기하학적 비선형성을 고려하여 실제 거동을 정확하게 예측하고, 변형 후의 밀봉 상태를 평가합니다.
